تعتبر دوائر تركيب التردد ضرورية في أنظمة الاتصالات الحديثة وأنظمة الرادار ومعدات الاختبار، حيث توفر إشارات تردد مستقرة ودقيقة. تلعب المرشحات البلورية دورًا حاسمًا في هذه الدوائر، حيث توفر انتقائية عالية واستقرارًا وخسارة إدخال منخفضة. باعتباري مورد مرشح كريستال، أنا هنا لمشاركة كيفية استخدام المرشحات الكريستالية في دوائر تركيب التردد بشكل فعال.
فهم المرشحات الكريستالية
قبل الخوض في تطبيقاتها في دوائر تركيب التردد، من المهم أن نفهم ما هي المرشحات البلورية. المرشحات البلورية هي مرشحات إلكترونية تستخدم الخصائص الكهرضغطية لبلورات الكوارتز لتحقيق انتقائية التردد. تردد الرنين لبلورة الكوارتز مستقر للغاية ويمكن التحكم فيه بدقة أثناء عملية التصنيع. وهذا يجعل المرشحات البلورية مثالية للتطبيقات التي تتطلب استقرار التردد العالي وخصائص الترشيح الحادة.
المعلمات الرئيسية للمرشحات الكريستالية
عند استخدام المرشحات البلورية في دوائر تركيب التردد، يجب مراعاة العديد من المعلمات الأساسية:
- التردد المركزي ($f_0$): هذا هو التردد الذي يصل عنده المرشح إلى الحد الأقصى للإرسال. في دائرة تركيب التردد، يجب أن يتطابق التردد المركزي للمرشح البلوري مع تردد الخرج المطلوب أو التردد ضمن سلسلة توليد التردد. على سبيل المثال، إذا كانت دائرة تركيب التردد مصممة لتوليد إشارة عند 100 ميجاهرتز، فيجب اختيار مرشح بلوري بتردد مركزي قريب من 100 ميجاهرتز.

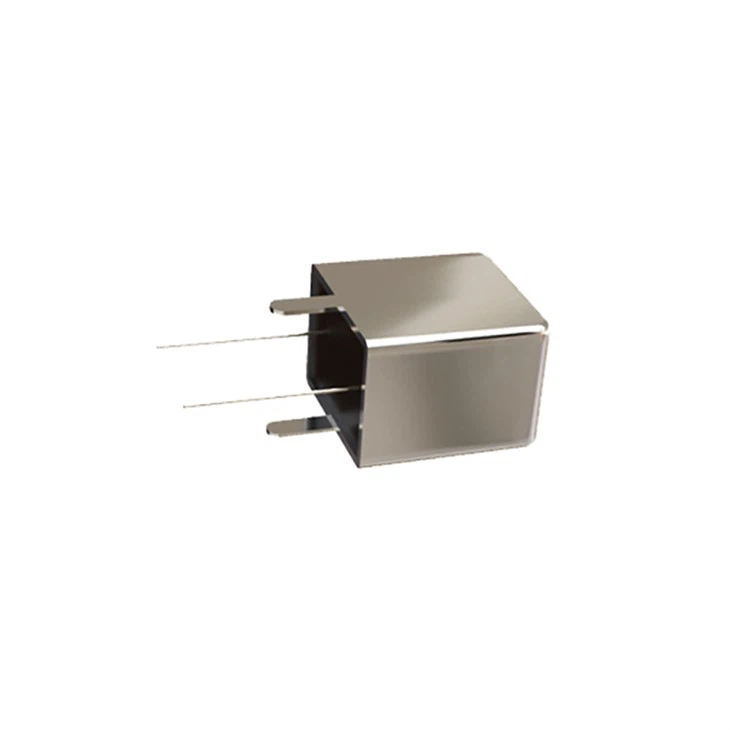

- عرض النطاق الترددي (دولار أمريكي): يحدد النطاق الترددي نطاق الترددات التي يمكن أن تمر عبر المرشح. يعد المرشح البلوري ذو النطاق الترددي الضيق مناسبًا للتطبيقات التي تتطلب انتقائية عالية، كما هو الحال في أجهزة الاستقبال الراديوية لفصل القنوات المجاورة. في تركيب التردد، ينبغي اختيار عرض النطاق الترددي على أساس متطلبات النقاء الطيفي لإشارة الخرج. إذا كنت ترغب في الحصول على إشارة نقية أحادية التردد، فيمكن استخدام مرشح نطاق ترددي ضيق مثلمرشح كريستالي منخفض فقدان الإدراج CFMH4يمكن استخدامها.
- فقدان الإدراج: فقدان الإدراج هو انخفاض في قوة الإشارة عندما تمر الإشارة عبر المرشح. يعد فقدان الإدخال المنخفض أمرًا مرغوبًا فيه في دوائر تركيب التردد لتقليل توهين الإشارة. ملكنامرشح كريستال SMD مصغر 7050تم تصميمه مع فقدان إدخال منخفض، مما يضمن الحفاظ على قوة الإشارة أثناء مرورها عبر الفلتر.
- تموج: يشير التموج إلى التباين في كسب نطاق التمرير للمرشح. يوفر مرشح التموج المنخفض استجابة أكثر انتظامًا عبر نطاق المرور، وهو أمر مهم للحفاظ على سلامة الإشارة المركبة للتردد.
دمج المرشحات البلورية في دوائر تركيب التردد
التصفية المسبقة
في دوائر تركيب التردد، غالبًا ما يتم استخدام الترشيح المسبق لإزالة الضوضاء غير المرغوب فيها والإشارات الزائفة قبل مرحلة توليد التردد. يمكن وضع مرشح بلوري عند مدخل دائرة تركيب التردد لتصفية أي تداخل في إشارة الدخل. على سبيل المثال، إذا كانت إشارة الدخل تأتي من هوائي، فقد تحتوي على نطاق واسع من الترددات من مصادر مختلفة. يمكن استخدام مرشح بلوري بتردد مركزي وعرض نطاق مناسبين لاختيار نطاق التردد المطلوب فقط، مما يقلل من مستوى الضوضاء ويحسن أداء مراحل توليد التردد اللاحقة.
ما بعد التصفية

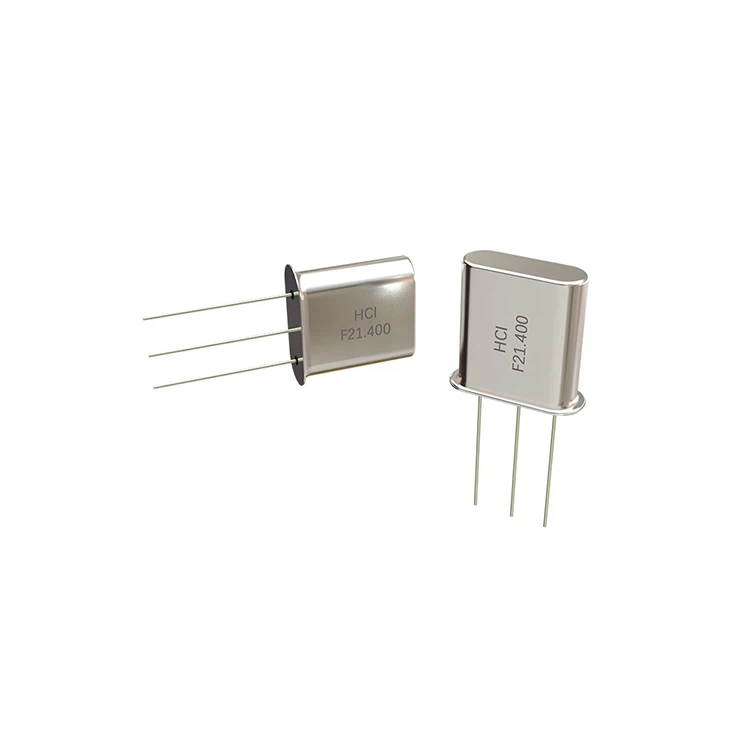

بعد مرحلة توليد التردد، يمكن استخدام مرشح بلوري للتصفية اللاحقة. غالبًا ما تولد دوائر تركيب التردد إشارات بمستوى معين من التشوه التوافقي والانبعاثات الزائفة. يمكن استخدام مرشح بلوري لقمع هذه المكونات غير المرغوب فيها وتحسين النقاء الطيفي لإشارة الخرج. على سبيل المثال، إذا قام مركب التردد بتوليد إشارة ذات توافقيات متعددة، فيمكن استخدام مرشح بلوري لتمرير التردد الأساسي فقط ورفض التوافقيات. المرشح كريستال باند باس 5G 11 × 4.7مناسب تمامًا للتصفية اللاحقة في دوائر تركيب التردد 5G عالية التردد.
تصفية حلقة ردود الفعل
في بعض معماريات تركيب التردد، مثل الحلقات المقفلة الطور (PLLs)، يمكن استخدام المرشحات البلورية في حلقة التغذية المرتدة. يتم استخدام حلقة التغذية المرتدة في PLL لمقارنة تردد الخرج مع التردد المرجعي وضبط تردد الخرج وفقًا لذلك. يمكن أن يساعد المرشح البلوري الموجود في حلقة التغذية المرتدة على تحسين استقرار الحلقة وتقليل ضوضاء الطور. من خلال تصفية أي ضوضاء أو تداخل في إشارة التغذية الراجعة، يمكن لـ PLL الحفاظ على تردد إخراج أكثر دقة واستقرارًا.
اعتبارات تصميم الدوائر
- مطابقة المعاوقة: تعد مطابقة المعاوقة المناسبة أمرًا بالغ الأهمية عند استخدام المرشحات البلورية في دوائر تركيب التردد. يجب أن تتطابق معاوقة الإدخال والإخراج للمرشح البلوري مع مقاومة دوائر المصدر والحمل على التوالي. يمكن أن تؤدي المعاوقة غير المتطابقة إلى انعكاس الإشارة، وزيادة فقدان الإدخال، وتدهور أداء المرشح. يمكن تحقيق مطابقة المعاوقة باستخدام تقنيات مثل استخدام شبكات المطابقة، والتي قد تتكون من محاثات ومكثفات.
- التعامل مع الطاقة: ينبغي النظر في قدرة التعامل مع الطاقة للمرشح البلوري. إذا كانت قوة إشارة الدخل في دائرة تركيب التردد عالية نسبيًا، فيجب اختيار مرشح بلوري يتمتع بقدرة كافية على التعامل مع الطاقة. قد يؤدي تجاوز حد التعامل مع الطاقة الخاص بالمرشح إلى تلف البلورة وتقليل أدائها.
- استقرار درجة الحرارة: يمكن أن تتأثر المرشحات الكريستالية بتغيرات درجات الحرارة. في دوائر تركيب التردد حيث يكون استقرار التردد العالي مطلوبًا، قد تكون المرشحات البلورية المعوضة لدرجة الحرارة ضرورية. تستخدم هذه المرشحات مكونات أو تقنيات إضافية لتقليل انحراف التردد الناتج عن التغيرات في درجات الحرارة.
الاختبار والتحسين
بمجرد دمج المرشح البلوري في دائرة تركيب التردد، يعد الاختبار والتحسين خطوات أساسية. يمكن إجراء الاختبارات التالية:
- اختبار الاستجابة للتردد: استخدم محلل الشبكة لقياس استجابة التردد للمرشح البلوري في الدائرة. سيؤدي هذا إلى التحقق من أن التردد المركزي وعرض النطاق الترددي وخسارة الإدراج ضمن المواصفات المطلوبة. إذا انحرفت استجابة التردد المقاسة عن القيم المتوقعة، فيمكن إجراء تعديلات على مكونات الدائرة أو المرشح نفسه.
- اختبار النقاء الطيفي: استخدم محلل الطيف لقياس النقاء الطيفي لإشارة الخرج. سيساعد هذا في تحديد أي إرسالات زائفة متبقية أو تشويه توافقي. إذا لزم الأمر، يمكن إجراء تصفية إضافية أو تحسين الدائرة لتحسين النقاء الطيفي.
خاتمة
تعد المرشحات البلورية مكونات قيمة في دوائر تركيب التردد، مما يوفر انتقائية عالية واستقرارًا وخسارة إدخال منخفضة. من خلال اختيار المرشح البلوري المناسب بعناية استنادًا إلى المعلمات الرئيسية، ودمجه بشكل صحيح في الدائرة، وإجراء الاختبار والتحسين المناسبين، يمكن تحسين أداء دوائر تركيب التردد بشكل كبير.
إذا كنت مهتمًا باستخدام المرشحات البلورية الخاصة بنا في دوائر تركيب التردد الخاصة بك أو لديك أي أسئلة حول منتجاتنا، فلا تتردد في الاتصال بنا لمزيد من المناقشة والشراء. نحن ملتزمون بتوفير مرشحات كريستالية عالية الجودة ودعم فني ممتاز لتلبية متطلباتك المحددة.
مراجع
- فيندلين، جي دي، بافيو، أمو، ورود، يو إل (1990). تصميم دوائر الميكروويف باستخدام التقنيات الخطية وغير الخطية. وايلي.
- ماتاي، جي إل، يونغ، إل، وجونز، إي إم تي (1964). مرشحات الميكروويف، المعاوقة - مطابقة الشبكات، وهياكل الاقتران. ماكجرو - هيل.
- Motchenbacher، CD، & Fitchen، FC (1973). تصميم إلكتروني منخفض الضوضاء. وايلي - التداخل.
