مرحبًا يا من هناك! كمورد لمذبذبات TCXO، غالبًا ما يتم سؤالي عن مواصفات دقة التردد لهذه الأجهزة الصغيرة الأنيقة. لذا، اعتقدت أنني سأستغرق بضع دقائق لشرحها لك.
أولاً، لنبدأ بالأساسيات. ما هو بالضبط مذبذب TCXO؟ حسنًا، TCXO يرمز إلى المذبذب البلوري المعوض بدرجة الحرارة. بعبارات بسيطة، إنه نوع من المذبذبات التي تستخدم مرنانًا بلوريًا لتوليد خرج تردد ثابت، وهو يعوض التغيرات في درجات الحرارة للحفاظ على هذا الاستقرار.
الآن، تعد مواصفات دقة التردد لمذبذب TCXO عاملاً حاسماً. يخبرك بمدى قرب تردد الخرج الفعلي للمذبذب من تردده الاسمي أو المقصود. يتم التعبير عن هذه الدقة عادةً بأجزاء في المليون (ppm). على سبيل المثال، إذا كان لدى TCXO مواصفات دقة تردد تبلغ ±1 جزء في المليون، فهذا يعني أن تردد الخرج يمكن أن ينحرف عن التردد الاسمي بحد أقصى جزء واحد في المليون.
لنفترض أن لديك TCXO بتردد اسمي قدره 10 ميجاهرتز. مع مواصفات دقة ±1 جزء في المليون، يمكن أن يتراوح تردد الإخراج الفعلي بين 9,999,990 هرتز و10,000,010 هرتز. قد يبدو هذا فرقًا بسيطًا، ولكن في العديد من التطبيقات، خاصة تلك التي تتطلب دقة عالية، حتى الانحراف البسيط يمكن أن يكون له تأثير كبير.
هناك العديد من العوامل التي يمكن أن تؤثر على دقة تردد مذبذب TCXO. واحدة من أهم العوامل هي درجة الحرارة. مع تغير درجة الحرارة، يمكن أن تتغير الخصائص الفيزيائية للمرنان البلوري، مما يؤثر بدوره على تردد الرنين. ولهذا السبب تم تصميم TCXOs بدوائر تعويض درجة الحرارة لمواجهة هذه التأثيرات.
عامل آخر هو الشيخوخة. مع مرور الوقت، يمكن أن يتعرض المرنان البلوري لتغييرات في خصائصه بسبب عوامل مثل الإجهاد الميكانيكي، والظروف البيئية، والضغط الكهربائي. يمكن أن تتسبب هذه التغييرات في انجراف تردد الإخراج ببطء مع مرور الوقت. تحتوي معظم TCXOs على مواصفات تقادم تشير إلى مقدار التغير المتوقع في التردد خلال فترة معينة، ويتم التعبير عنها عادةً بجزء في المليون سنويًا.

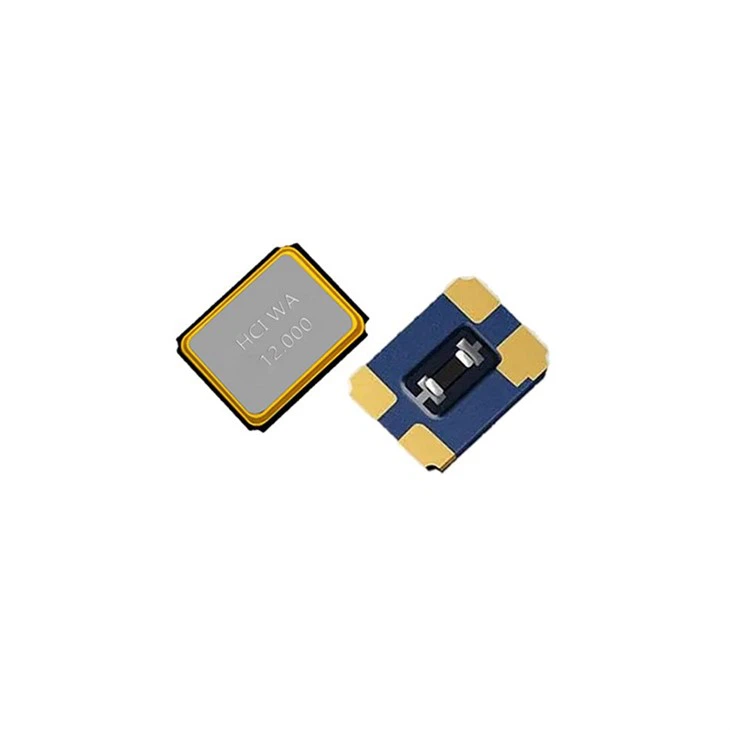

تلعب جودة المكونات المستخدمة في TCXO أيضًا دورًا في دقة التردد. على سبيل المثال، يجب أن يكون الرنان البلوري نفسه ذو جودة عالية لضمان توليد تردد مستقر ودقيق. نحن نقدم مجموعة من الرنانات الكريستالية عالية الجودة، مثلFC-135 كريستال 3.2×1.5 ملموكريستال مع الثرمستور 2016، والتي تم اختيارها واختبارها بعناية لتلبية معايير الجودة الصارمة.
بالإضافة إلى الرنان البلوري، يجب أن تكون دائرة تعويض درجة الحرارة والمكونات الإلكترونية الأخرى في TCXO موثوقة ودقيقة. تم تصميم TCXOs لدينا بأحدث التقنيات ومكونات عالية الجودة لضمان الأداء الأمثل ودقة التردد.
عندما يتعلق الأمر بتطبيقات مختلفة، يمكن أن تختلف مواصفات دقة التردد المطلوبة بشكل كبير. على سبيل المثال، في الأجهزة الإلكترونية الاستهلاكية مثل الهواتف الذكية والأجهزة اللوحية، قد تكون دقة التردد من ±2 إلى ±5 جزء في المليون كافية. تعمل هذه الأجهزة عادةً في بيئة درجة حرارة مستقرة نسبيًا، كما أن متطلبات دقة التردد ليست صارمة.
من ناحية أخرى، في تطبيقات مثل الاتصالات السلكية واللاسلكية والفضاء والأنظمة العسكرية، غالبًا ما تكون هناك حاجة إلى دقة تردد أعلى بكثير. في هذه التطبيقات، قد تكون دقة التردد البالغة ±0.1 جزء في المليون أو حتى أفضل ضرورية لضمان التشغيل الموثوق والدقيق. على سبيل المثال، في شبكة الاتصالات، يمكن أن يؤدي انحراف بسيط في التردد إلى تداخل الإشارة أو انقطاع المكالمات أو أخطاء في البيانات.
كما نقدم أيضًا نوعًا خاصًا من المذبذبات، وهومن خلال فتحة الموجة الجيبية OCXO 20 X 20. OCXO تعني مذبذب كريستالي يتم التحكم فيه بالفرن. تعتبر هذه المذبذبات أكثر دقة من TCXOs لأنها تستخدم فرنًا للحفاظ على الرنان البلوري عند درجة حرارة ثابتة، مما يقلل بشكل أكبر من تأثيرات تغيرات درجات الحرارة على خرج التردد. تُستخدم OCXOs بشكل شائع في التطبيقات التي تتطلب أعلى مستوى من استقرار التردد، مثل التوقيت الدقيق في البحث العلمي ونقل البيانات عالي السرعة.
إذًا، كيف يمكنك اختيار مذبذب TCXO المناسب بمواصفات دقة التردد المناسبة لتطبيقك؟ أولاً، عليك أن تفهم المتطلبات المحددة لطلبك. ضع في اعتبارك عوامل مثل نطاق درجة حرارة التشغيل، واستقرار التردد المطلوب بمرور الوقت، ومستوى الدقة المطلوب لكي يعمل نظامك بشكل صحيح.
بمجرد أن يكون لديك فهم واضح لمتطلباتك، يمكنك العمل معنا لاختيار مذبذب TCXO الأكثر ملاءمة. لدينا فريق من الخبراء الذين يمكنهم تقديم المشورة الفنية التفصيلية لك ومساعدتك في العثور على المنتج المناسب لاحتياجاتك.
إذا كنت مهتمًا بشراء مذبذبات TCXO أو لديك أي أسئلة حول مواصفات دقة التردد أو منتجاتنا بشكل عام، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في العثور على الحل الأفضل لتطبيقك. سواء كنت شركة ناشئة صغيرة أو شركة كبيرة، يمكننا أن نقدم لك مذبذبات TCXO عالية الجودة وبأسعار تنافسية.
في الختام، تعد مواصفات دقة التردد لمذبذبات TCXO معلمة مهمة يمكن أن تؤثر بشكل كبير على أداء أنظمتك الإلكترونية. من خلال فهم العوامل التي تؤثر على دقة التردد واختيار المذبذب المناسب لتطبيقك، يمكنك التأكد من أن أنظمتك تعمل بشكل موثوق ودقيق. لذا، إذا كنت في السوق لشراء مذبذبات TCXO، فدعنا ودعنا نبدأ محادثة حول كيفية تلبية احتياجاتك.
مراجع
- تصميم المذبذب البلوري وتعويض درجة الحرارة، بقلم جون فيج
- أساسيات تصميم وحدات كريستال الكوارتز، بقلم هيرويوكي ناكامورا
